—— 作者：红波工程研发中心

产品介绍

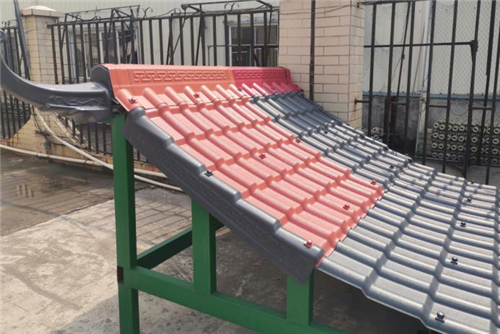

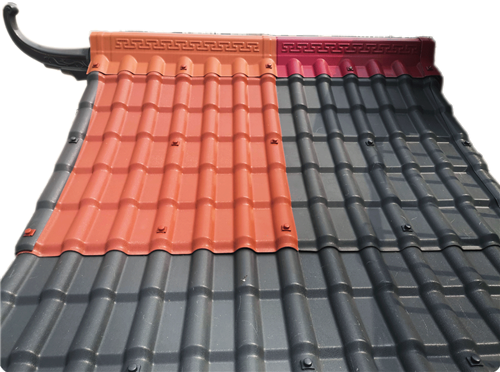

　　仿古弧形树脂瓦是红波合成树脂瓦配件系列中的一员，主要针对仿古凹曲屋面造型设计的产品。传统的树脂瓦只能实现直坡造型，形成的屋面较刚硬、僵滞，而弧形树脂瓦从上至下并不是平直的，而是中部微凹，可以和传统树脂瓦配合使用，形成补充，很好地还原了古代屋面温暖情切、轻柔若定的韵味。

产品规格

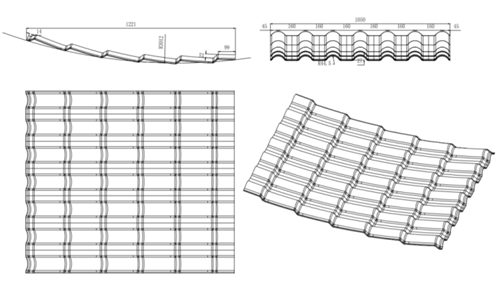

▲平面示意图

　　产品名称：仿古弧形树脂瓦

　　产品尺寸：1021（R3012）*1050mm(5.5节)

　　产品颜色：随主瓦配套

　　产品厚度/重量：2.5mm：6.04kg/件；

  　　        3.0mm：7.31kg/件

　　产品安装设计要点：

　　★弧形瓦可以和传统树脂瓦拼接使用；

　　★根据弧形结构防水的要求，对屋脊角度有一定的要求：

　　使用单件弧形瓦搭建凹曲屋面造型，屋脊角度设计要求小于等于135度，才能保证屋面不积水漏水；

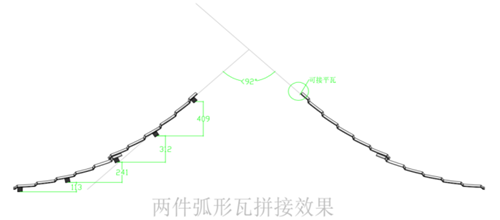

　　使用两件弧形瓦搭建凹曲屋面造型，屋脊角度要求小于等于92度，才能保证屋面不积水漏水；

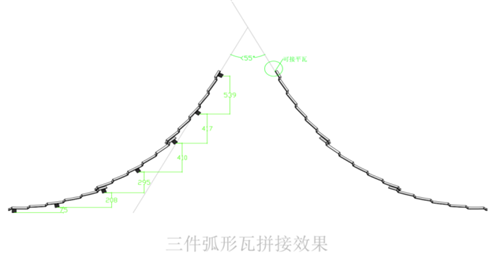

　　使用三件弧形瓦搭建凹曲屋面造型，屋脊角度要求小于等于55度，而且需增加通风设计，才能保证屋面不积水漏水。

　　★当屋脊角度较小时（即小于60度），屋脊底部因热气流上升，容易在室内产生水汽冷凝滴落，这时需要注意在屋瓦底部增加通风设计。

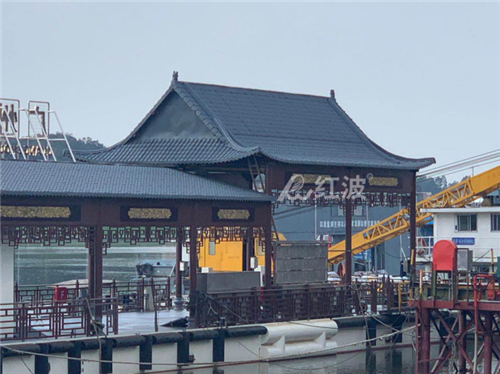

▲红波广州水警歇山顶

　　常见的改善方法有增添风楼或者重檐设计，所谓重檐，就是在四条斜脊下各加多一条短檐，形成第二重，详细可回看之前推文《千古韵味，百世流芳》，三件弧形瓦一般不建议搭配使用。

　　三种常见设计参考：

▲搭配一排

▲搭配二排

▲搭配三排
